Tätigkeitsspektrum
- Software und Hardware für Messuhrprüfgeräte
- Software und Bildverarbeitungstechnik für Bandmaßprüfgeräte
- Spezialsoftware für Hersteller von Messgeräten (zur Fertigung, Inbetriebnahme und Kalibrierung der Produkte)
- Produktions- und Qualitätsüberwachung von Pharmaglasflaschen
- Rundlaufprüf- und Richtmaschine
- Messanlage für Gelenkwellen
- Messvorrichtung für Spezialski
- Dichtigkeits- und Schweißverbindungsprüfung von Kunststoffteilen
- Ebenheitsprüfung von Sandwichplatten für Haushaltsgeräte
- elektronische Anzeige- und Auswerteeinheit
Damit ich mich weiter auf die Entwicklung von Prüf- und Messgeräten konzentrieren kann, suche ich Vertriebspartner und Produzenten für meine Produkte.
Anzeigeeinheit MTKF
Ob auf der Basis von Dehnmessstreifen oder Piezoresisoren, von der kostengünstigen Wägezelle ( HX711 ) bis zum hochgenauen hightech-Sensor - diese Anzeigeeinheit wurde für ein breites Anwendungsspektrum konzipiert.
Einsatzbeispiele:
- Messkraftprüfung in Labor und Fertigung
- Prüfstände für Druck- und Zugkräfte
- Ermittlung von Kraft / Weg Kennlinien
- Überwachung von Verformung / Durchbiegung an kritischen Bauteilen / Objekten
- permanente Schwingungsüberwachung an Bauteilen / Objekten
Technische Merkmale:
- stabiles ALU-Gehäuse
- 5" TFT Touchscreen mit ABS Schutzrahmen
Sensoreingänge:
- sehr schneller 1 Kanal AD-Wandler 16Bit / 860 sps Differenzeingang
- 4 Kanal AD-Wandler 12..18 Bit Differenzeingang
- 4 Analogeingänge 10Bit / 400 sps
- 4 Kanal Digitalschnittstelle für HX711
Auswertungen:
- aktueller Messwert
- Min./Max./ Differenz/ arithm. Mittelwert / Schwingungsamplitude
- Umrechnung auf beliebige Maßeinheiten
- grafische Trenddarstellung der letzten 450 Messungen
- Fehlerkorrektur (Linearkorrektur) mit 10 Kalibrierpunkten
- 10 unterschiedliche Sensor- und Auswertekonfigurationen in der Anzeige wählbar
Schnittstellen:
- Stromversorgung + Datenschnittstelle über USB/virtual com (38400 Baud)
- Fernabfrage und Konfiguration über USB
- spezieller binärer Modus zur extrem schnellen Übertragung von großen Datenmengen
- PC-Konfigurationsprogramm für Sensorkonfigurationen
DIALTEST
In Kombination mit dem Prüfgerät der Firma Feinmess Suhl bewährt sich diese Software bereits seit über 20 Jahren weltweit bei nahmhaften Kalibrierlaboren, Großfirmen und Herstellern von Messmitteln. Über die Bildverarbeitungseinheit lassen sich Messuhren, Feinzeiger und Fühlhebelmessgeräte vollautomatisch und dabei deutlich schneller und genauer (im Vergleich zur manuellen Prüfung) überprüfen und kalibrieren. Die Auswertung kann nach allen internationalen Normen erfolgen und dank der offenen Datenstruktur ist auch der Datentransfer zu externen Verwaltungssystemen kein Problem. Inzwischen existieren zahlreiche Spezialvarianten die auf die Serienproduktion von Messmitteln ausgelegt sind und besondere Programmfunktionen besitzen. Die Software lässt sich aber auch ohne spezielle Prüfgeräte im manuellen Modus einsetzen.
Hier geht es zur Produktbeschreibung für das Messuhrenprüfgerät von Feinmess Suhl GmbH
Der Prototyp läuft! Vollautomatische Produktionsprüfung von Messuhren.

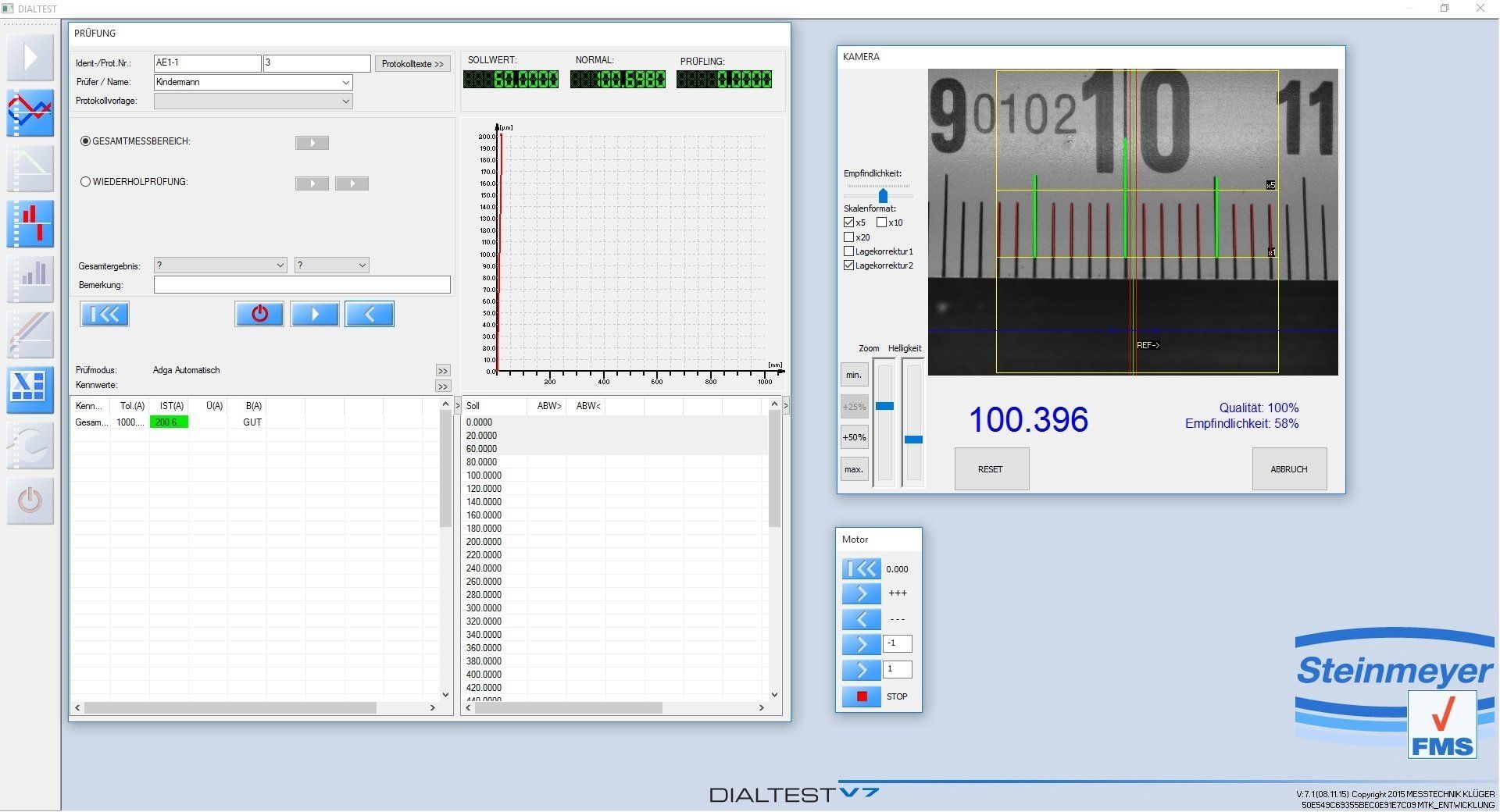

BANDMASSPRÜFGERÄT
Hier geht es zur Produktbeschreibung für das Bandmaßprüfgerätes von Feinmess Suhl GmbH
DT_KALI / CALIBRATOR
Auch Prüfgeräte müssen überprüft und kalibriert werden. Dazu sind hochgenaue Referenzsysteme (z.b. Laserinterferometer) und Expertenwissen notwendig. Ich habe meine Kenntnisse und Erfahrungen in das Kalibrierprogramm eingebracht und die Kalibrierung damit auch für Einsteiger möglich gemacht.
Produktionsüberwachung in der Glasindustrie
100% Kontrolle in der laufenden Produktion von Pharmaglasflaschen ist die Aufgabe dieses Messsystems. Die besonderen Herausforderungen liegen in den extremen Umgebungsbedingungen und der nachträglichen Integration in bestehende Produktionsanlagen. Die Software muss parallel folgende Aufgaben ausführen:
- Messung des Flaschenkopfes mit einer Hochgeschwindigkeitskamera und Berechnung verschiedener Parameter (Durchmesser, Halshöhe, Ebenheit, Gewindekennwerte, Winkel, Radien). Die Messung muss synchronisiert mit dem Fertigungstakt erfolgen.
- Die aktuellen Ergebnisse der Kopfmessung werden grafisch und nummerisch angezeigt. Diagramme informieren über Trend und Verteilung der Abweichungswerte. Fehlerhafte Flaschen werden an einer späteren Fertigungsposition ausgeworfen.
- Synchrones Ausheben (vom Transportband), Messen und Sortieren der Flaschen an einer weiteren Position.
- Mechanische Messung der Flaschenlänge sowie Darstellung und Sortierung.
- Optische Messung der Mündung mit Darstellung und Sortierung.
- Datensicherung und Protokolldruck (Schicht-, Chargen- und Kundenprotokoll) ohne Unterbrechung der Messung.
- Datenzugriff über Netzwerk
- Systemkalibrierung und spezielle Einrichtfunktionen zur Umrüstung der Anlage auf andere Flaschentypen /-größen.
Rundlauf Prüf- und Richtmaschine
Rundlaufprüfgeräte gibt es von vielen Herstellern. Doch der Kunde brauchte etwas ganz Besonderes. Durch Bearbeitung oder Transport sind Wellen, Achsen oder Stangen (hier Zahnstangen) oft verbogen und müssen auf eine zulässige Toleranz gerichtet werden. Das vorgestellte Gerät erledigt diese Aufgabe vollautomatisch. Über ein Magazin werden die Werkstücke zugeführt. Pneumatische Zylinder heben jeweils eine Welle/Stange in die Aufnahmerollen. Es folgt die Fixierung durch zwei zusätzliche Rollen sowie der axiale Andruck des Rotationsantriebes. Während die Welle rotiert, erfassen hochgenaue Taster die Durchbiegung an zwei Stellen der Welle. Daraus wird die Durchbiegung sowie der optimale Winkelwert zur Korrektur berechnet. Die eigentliche Korrekturbiegung erfolgt über einen pneumatisch geregelten Biegezylinder.
Durch die Auswertung von Biegekraft, Verformung, Rückverformung und Lagerspiel -mit der selbst optimierenden Software- wird ein Ergebnis erreicht, das jahrelanger Erfahrung bei der manuellen Biegung entspricht. Die abschließende Wiederholungsmessung dokumentiert die Qualität der Produkte und des gesamten Prozesses.
Funktionsübersicht:
- Vermessung der Durchbiegung mit über 1000 Werten innerhalb von einer Sekunde
- Vollautomatisches Einlegen, Auswerfen und Sortieren (gut/schlecht)
- Korrekturbiegung für unterschiedlichste Materialarten ohne Umbauten
- Sehr schnell umrüstbar auf verschiedene Längen und Durchmesser.
- Auflagepunkte und Biegeposition sind frei wählbar
- Individuelle Vorgabe von zulässiger Toleranz sowie Zieltoleranz
- Darstellung der Messwerte im Toleranzbereich mit Toleranzgrenzen sowie die Berechnung von Trends, Verteilungen und
cpk-Werten - Dokumentation und Qualitätsbewertung von Chargen
- Industrie-PC mit Touchscreen TFT Monitor
- Messgenauigkeit: <1µm Taktzeit: ca.30s
Prüfgerät für Naben- und Achszapfen an Gelenkwellen
In Zusammenarbeit mit der Firma GMtec entstand meine bisher anspruchsvollste Messanlage. Teile, die bisher nur sehr aufwändig mit Zeiss-3D-Messgeräten zu prüfen waren, können nun bereits in der Fertigung überwacht werden. Die vollautomatische Anlage beinhaltet 6 inkrementale und ein speziell entwickeltes pneumatisches Messsystem sowie hochgenaue motorische Antriebssysteme.
Messvorrichtung für Spezialski
Die höchsten sportlichen Leistungen erfordern auch die bestmögliche Ausrüstung. Bei den Skispringern ist der individuelle Sprungski entscheidend. Der muss nicht nur schnell sein, sondern auch die richtige Spannung haben, um die Kraft ideal in Sprungweite umzusetzen.
Erst mit Hilfe der hochgenauen Messvorrichtung kann der Hersteller ganz individuelle Ski bauen. Die Wünsche des Athleten werden mit Hilfe von Kraft-Weg-Kennlinien in mehreren Skisektoren realisiert.
